熱塑性復合塑料PA610的變速箱外殼,成功的原型制作
發布時間:2023-11-21 14:14:48 點擊數:0
熱塑性復合塑料PA610的變速箱外殼,成功的原型制作:

用于變速箱殼體兩個半殼的功能固定點和連接,在這項重新設計的第三階段得到了詳細描述。兩個半殼將采用機械緊固,這樣,被加入到設計中的鋁嵌件可以從緊固件傳遞軸承載荷。
其他特征也得到了詳細描述,包括含這些嵌件和加強筋的二次成型的法蘭,以及二次成型到殼體外部的其他功能形狀。
一種沖壓工藝被選中,用來在二次成型前預成型有機板。

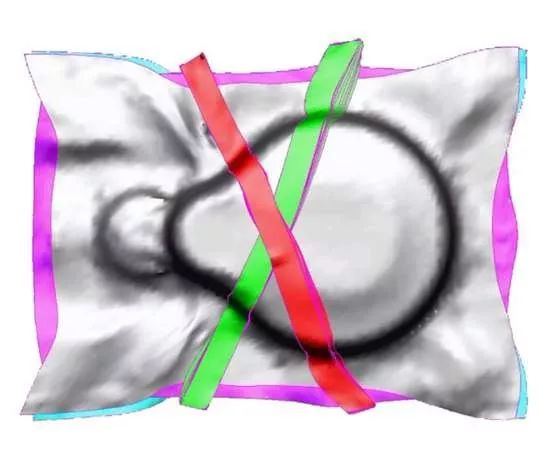

合作伙伴法國ESI集團采用其PAM-FORM軟件完成了沖壓模擬,以預測預成型過程中可能出現的任何問題,從而獲得有機板原料的起始切割條件。
“因為我們改變了工藝,所以我們還在對第二個半殼進行研究。”Rademacher說道,“對我們而言,現在最大的挑戰是如何達到客戶可接受的價格。我們在考慮使用玻璃纖維和聚苯酰胺(PPA)基體,因為后者在高溫下具有更高的性能。同時,我們還要進一步減小有機板的厚度。我們將不會使用編織的織物,但可能會用鋪疊的帶材來幫助我們達到剛度要求。”
熱塑性復合材料的變速箱外殼:定義目標、載荷和材料,概念和設計階段。
