在日常生活中一個小小的缺陷或者瑕疵都會影響到后面的大局，不管在哪個方面，小缺陷也要特別注意。當然注塑成型方面也不例外。那么關于密封盒的上蓋翹曲問題你了解么？
1.圖例
上圖是密封盒上蓋，出模后變形。翹曲又稱變形、扭曲，是指塑膠產品在脫模后發生扭曲，導致產品結構扭曲或偏移難以進行后續的加工。
如上圖所示，可以明顯的看出將密封蓋放在平面上左端有縫隙，而一旦有縫隙之后如若未及時發現，就會影響后續的焊接加工，費時費力且浪費資源，如果在因某些問題流入市場，將會造成很大的影響，就像蝴蝶效應一樣。
2. 材料主要工藝參數
材料：PA6+30%GF
顏色：黑色
澆口方式：長邊側中點澆口
3. 可能原因分析及改善措施

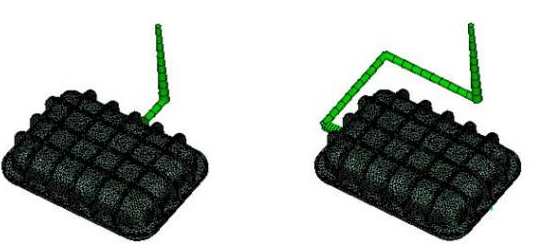

改模前與改模后
成型工藝方面：本案例的初始方案是在制件長邊上設置單點進膠，由此造成產品兩端翹曲嚴重，導致后續振動焊接強度差、無法通過壓力測試。由于玻纖材料會在流動過程中隨熔體流動方向發生取向，產品沿取向方向與垂直取向方向收縮不均導致產品翹曲。因此，將熔體流動形式改為單一方向流動來改善翹曲。將澆口位置由產品長邊中部移到產品短邊位置，有效改變原有玻纖取向，取向變得更單一。制品成型缺陷得到明顯改善。
4. 改善后效果

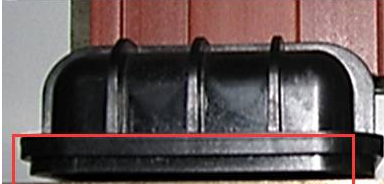

改善后效果如下：可以看出在更改進膠口位置以后，制品無翹曲痕跡，這樣才是良好的制品。
制件產生翹曲時，可從以下幾個方面重點考慮：
1.模具溫度不均，導致產品翹曲。使用儀器測定動、定模的實際模溫，檢查表面模溫是否均一。模溫不均會導致產品內部產生溫度內應力，需確保動、定模模溫度一致。
2.周期太短或模溫太高，產品脫模后過軟，導致翹曲。工藝上設置充足的冷卻時間，盡量使用低模溫成型，如有必要給模具接冷卻水。
3.產品壁厚不均，收縮不一均，導致產品翹曲。由于塑膠從熔體轉變為固體體積必然收縮，厚度大收縮大，厚度小收縮相對也小，收縮不均產生的內應力導致產品變形。只能通過優化產品設計，保證產品壁厚均一。
4.保壓設置不當，產品收縮不均，導致產品翹曲。優化保壓設置，使用兩段保壓。第一段在遠澆口端，使用高壓，降低遠澆口端的收縮；第二段在近澆口端，使用低壓，增加近澆口端的收縮，確保產品收縮一致。
5.產品取向不均，導致翹曲。纖維填充的塑膠熔體在流動時，其內部的長條形纖維會順著流動方向發生取向。沿著取向方向收縮小、垂直取向方向收縮大，取向引起的收縮不均會導致產品變形。該情況下，通過改變進膠位置和產品結構來改善翹曲。
6.產品太薄，剛性不足，導致產品翹曲。需對產品加厚，增加其剛性。
