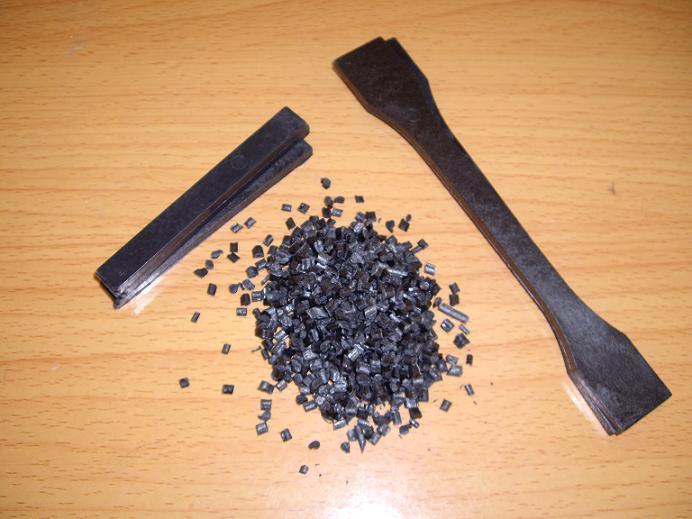

尼龍等產(chǎn)品在試模過程中，需要注意以下幾點：     1.塑料為了到達填充的末端，要求可獲得2200psi的整體壓力。
     2.塑料為了到達產(chǎn)品的中間部分，幾乎需要可獲得2200psi的整體壓力。
     基于以上兩點，工藝受壓力限制。
     塑料（PA610,PA612,PA12,PA1010,PA1012）為了從二級分流道的末端到達三級分流道的末端需要1379 – 983 = 396psi的壓力。塑料為了流過澆口，需要1897 – 1379 = 518psi的壓力。     因此三級分流道和澆口看起來有相對大的壓力降，那么三級分流道和澆口都應(yīng)該被放大。這將能減少充填末端最終的壓力至1901psi。現(xiàn)在工藝不再受壓力限制。確保足夠的注射壓力將有助于達到模具一致充填的目的。在模具認證過程中，進行壓力降的研究是很重要的步驟之一。
     最后，要記住經(jīng)驗法則：要求的最大注射壓力應(yīng)該不超過注塑機可得到最大壓力的80%。
     高于數(shù)值——80%，對于需要較高保壓壓力的較厚產(chǎn)品來說，應(yīng)當更低些。要避免在不同部分間壓力的突然升高，過渡要盡可能地平滑。
