PA66中文叫聚酰胺66或尼龍66，同PA6相比，PA66更廣泛應(yīng)用于汽車(chē)工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強(qiáng)度要求的產(chǎn)品。      化學(xué)式：[-NH（CH2）6－NHCO(CH2)4CO]n－

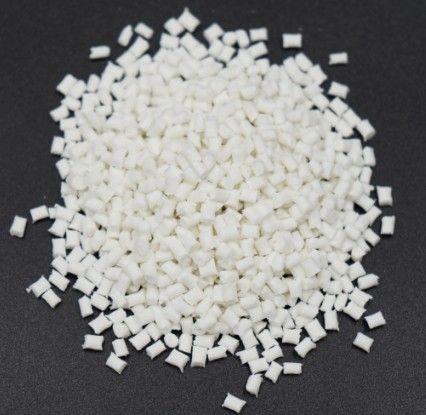

　　外觀 白包或帶黃色顆粒狀
　　 PA66密度（g/cm3） 1．10-1．14
　　 拉伸強(qiáng)度(Mpa) 60. 0-80．0
　　 洛氏硬度 118
　　 沖擊強(qiáng)度（kJ/m2） 60-100
　　 靜彎曲強(qiáng)度 (MPa) 1 00-120
　　 馬丁耐熱(℃) 50-60
　　彎曲彈性模量 (MPa) 2000～3000
　　體積電阻率（Ωcm） 1.83×1015
     1．半透明或不透明乳白色結(jié)晶形聚合物，具有可塑性。密度1．15g/cm3。熔點(diǎn)252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續(xù)耐熱80-120℃,平衡吸水率2．5%。能耐酸、堿、大多數(shù)無(wú)機(jī)鹽水溶液、鹵代烷、烴類(lèi)、酯類(lèi)、酮類(lèi)等腐蝕，但易溶于苯酚、甲酸等極性溶劑。具有優(yōu)良的耐磨性、自潤(rùn)滑性，機(jī)械強(qiáng)度較高。但吸水性較大，因而尺寸穩(wěn)定性較差。     2.熔點(diǎn)252℃這個(gè)熔點(diǎn)對(duì)超聲波焊接來(lái)講，如果焊接面積過(guò)大的話(huà)，超聲波焊接起來(lái)確實(shí)是有些困難，但現(xiàn)在汽車(chē)行業(yè)很多零部件都采用PA66這個(gè)材料，那么PA66材料超聲波焊接需注意些什么呢？因?yàn)?a href="http://www.m.voiceda.com/">PA66熔點(diǎn)高、吸水性較大所以我們?cè)诤附忧白龈稍锾幚恚杭偃缂庸で安牧鲜敲芊獾模敲淳蜎](méi)有必要干燥。然而，假如儲(chǔ)存容器被打開(kāi)，那么建議在85℃的熱空氣中干燥處理。假如濕度大于0.2%，還需要進(jìn)行105℃，12小時(shí)的真空干燥。
