二、注塑過程的主要參數

     1、注塑膠料溫度

     熔體溫度對熔體的流動性能起主要作用，由于塑膠沒有具體的熔點，所謂熔點是一個熔融狀態下的溫度段，塑膠分子鏈的結構與組成不同，因而對其流動性的影響也不同，剛性分子鏈受溫度影響較明顯，如PC、PPS等，而柔性分子鏈如：PA、PP、PE等流動性通過改變溫度并不明顯，所以應根據不同的材料來調校合理的注塑溫度。

     2、注塑壓力

     熔體克服前進所需的阻力，直接影響產品的尺寸，重量和變形等，不同的塑膠產品所需注塑壓力不同，對于象PA、PP等材料，增加壓力會使其流動性顯著改善，注射壓力大小決定產品的密度，即外觀光澤性。

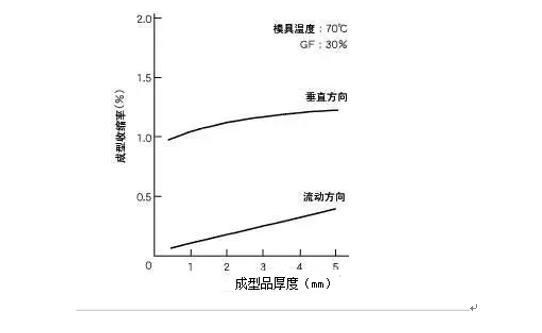

     3、模具溫度

     有些塑膠料由于結晶化溫度高，結晶速度慢，需要較高模溫，有些由于控制尺寸和變形，或者脫模的需要，要較高的溫度或較低溫度，如PC一般要求60度以上，而PPS為了達到較好的外觀和改善流動性，模溫有時需要160度以上，因而模具溫度對改善產品的外觀、變形、尺寸，膠模方面有不可抵估的作用。

     三、注塑專業參數含義說明

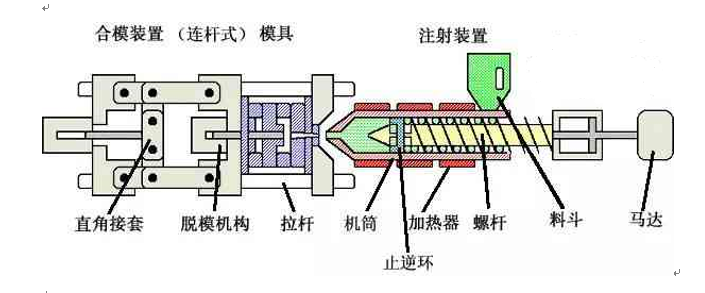

     1、注射量

     注射量是指注塑機螺桿在注塑時，向模具內所注射的熔體量。注射量=螺桿推進容積*ρ*Cρ為注塑物料密度C對結晶型聚合物為0.85，對非結晶型聚合物為0.93注塑機不可用來加工小于注射量1/10或超過注射量70%的制品

     2、計量行程(預塑行程)

     每次注射程序終止后，螺桿處在料桶的最前端，當預塑程序到達時，螺桿開始旋轉，物料被送到螺桿頭部，螺桿在物料的反作用下后退，碰到限位開關為止，此過程為計量過程。注射量的大小與計量行程的精度有關，太小，注射量不夠，太大，使料桶前部每次注射后余料太大，使熔體溫度不均或過熱分解。預塑后計量實中的熔體其縱向溫度和徑向溫度都有溫差，螺桿轉數，預塑背壓和料桶溫度都將對熔體溫度和溫差有較大影響。

     3、防延量

     防延量是指螺桿計量到位后，又直線地倒退一距離，使計量室的比容變大，內壓下降，防止流體從計量室中流出。防流延還有一目的是注射噴嘴不退后進行預塑時，降低噴嘴流道系統壓力，降低內應力，并在開模時容易抽出料把，防延量大會使計量室中挾雜有氣泡，對粘度大的物料可不設防延量。以上各參數通過合理調校可以得到符合品質要求的產品，如尺寸可以通過注塑壓力，模溫、注塑速度，背壓來達到。

     四、怎樣調較注塑工藝參數

     1.溫度的控制

     熱電偶也廣泛應用作溫度控制系統的感應器。在控制儀器上，設定需要的溫度，而感應器的顯示將與設定點上產生的溫度相比較。在這最簡單的系統中，當溫度到達設定點時，就會關閉，溫度下降后電源又重新開啟。這種系統稱為開閉控制，因為它不是開就是關。

     2.溫度

     溫度的測量和控制在注塑中是十分重要的。雖然進行這些測量是相對地簡單，但多數注塑機都沒有足夠的溫度采點或線路。在多數注塑機上，溫度是由熱電偶感應的。一個熱電偶基本上由兩條不同的電線尾部相接而組成的。如果一端比另一端熱，將產生一個微小的電訊;越是加熱，訊號越強。

     3.熔膠溫度

     熔膠溫度是很重要的，所用的射料缸溫度只是指導性。熔膠溫度可在射嘴處量度或使用空氣噴射法來量度。射料缸的溫度設定取決于熔膠溫度、螺桿轉速、背壓、射料量和注塑周期。您如果沒有加工某一特定級別塑料的經驗，請從最低的設定開始。為了便于控制，射料缸分了區，但不是所有都設定為相同溫度。如果運作時間長或在高溫下操作，請將第一區的溫度設定為較低的數值，這將防止塑料過早熔化和分流。注塑開始前，確保液壓油、料斗封閉器、模具和射料缸都處于正確溫度下。

     4.鎖模壓力

     為了對抗注射壓力，必須使用鎖模壓力，不要自動地選擇可供使用的最大數值，而要考慮投影面積，計算一個適合的數值。注塑件的投影面積，是從鎖模力的應用方向看到的最大面積。對大多數注塑情況來說，它約為每平方英寸2噸，或每平方米31兆牛頓。然而這只是個低數值，而且應當作為一個很粗略的經驗值，因為，一旦注塑件有任何的深度，那么側壁便必須考慮。

     5.背壓

     這是螺桿后退前所須要產生及超越的壓力，采用高背壓雖有利于色料散布均勻及塑料熔化，但卻同時延長了中螺桿回位時間，減低填充塑料所含纖維的長度，并增加了注塑機的應力;故背壓越低越好，在任何情況下都不能超過注塑機注塑壓力(最高定額)的20%。

     6.注塑速度

     這是指螺桿作為沖頭時，模具的填充速度。注塑薄壁制品時，必須采用高射速，以便于熔膠未凝固時完全填充模具，生產較為光滑的表面。填充時使用一系列程序化的射速，避免產生噴射或困氣等缺陷。注射可在開環式或閉環式控制系統下進行。

     7.射嘴壓力

     射嘴壓力是射嘴里面的壓力。它大約就是引起塑料流動的壓力。它沒有固定的數值，而是隨模具填充的難度加大而增高。射嘴壓力、線壓力和注射壓力之間有直接的關系。在螺旋式注塑機上，射嘴壓力大約比注射壓力少大約百分之十左右。而在活塞式注塑機時壓力損失可達到百分之十左右。而在活塞式注塑機時壓力損失可達到百分之五十。
