這才是最標準的關于尼龍610一系列小常識，有為大家精心整理噢~
     尼龍610是美國杜邦公司開發成功的，用己二胺與癸二酸先制成PA610鹽，然后熔融聚合而得（也可用界面縮聚法制備）的一種脂肪族聚酰胺，屬自熄性材料，多用作牙刷的鬃絲、電纜包覆等，作為工程塑料，更適于注射成型，廣泛用于制造齒輪、襯墊、軸承、密封材料、絕緣材料板、薄膜、電器儀表等。     尼龍610的用途類似于PA6、 PA66,但可制作尺寸穩定性要求高的制品，用于機械交通部門，如制作齒輪、軸承、襯墊、滑輪等耐磨精密零部件，也用于輸油管、繩索、傳送帶，以及電子、電氣工業中的電絕緣制品、儀表殼體等。

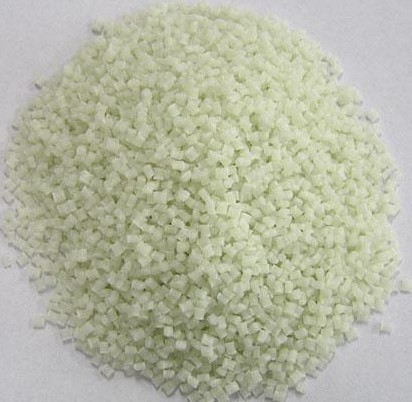

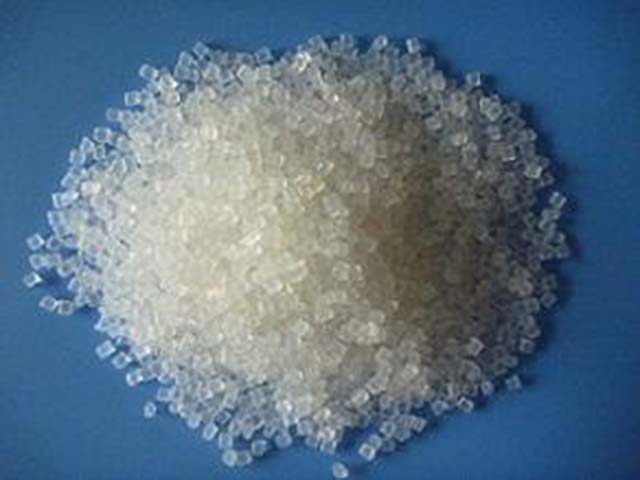

     尼龍610呈半透明的奶白色，相對密度1.09~1.11，熔點233℃，尺寸穩定性和電絕緣性好。與PA6和PA66相比，PA610更加柔軟，吸水率低，有很好的耐低溫性能，耐酸性較好，耐油性、耐化學品、電氣性能良好，成型加工也較容易。     尼龍610可采用注射、擠出、模壓、澆鑄、噴涂等成型方法加工。注射成型溫度為230~ 260C,注射壓力為69~128MPa;擠出溫度為230~270℃，模具溫度為60~90℃。
注：PA610,PA612,PA12,PA1010,PA1012,尼龍改性等系列產品供應商，如有任何需求歡迎您隨時來電垂詢！
