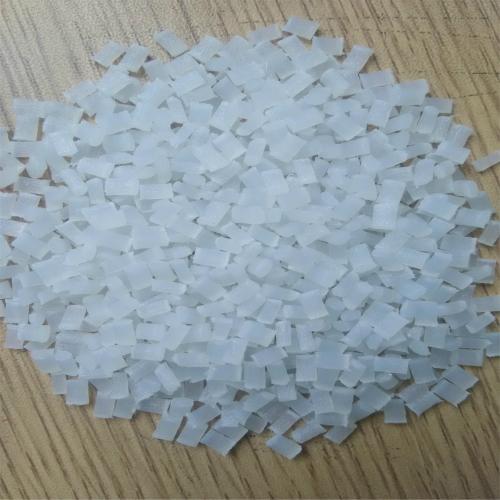

尼龍纖維俗稱尼龍(尼龍)，英文名尼龍(PA)，密度為1.15g/cm3，尼龍具有優(yōu)異的韌性、自潤滑性、耐磨性、耐化學(xué)性、透氣性、耐油性、無毒性、易著色等優(yōu)點(diǎn)，因此尼龍?jiān)诠I(yè)上得到了廣泛的應(yīng)用。高沖擊強(qiáng)度(高于ABS`POM，但低于PC)。熱變形溫度低，吸濕性大，尺寸穩(wěn)定性差。在尼龍材料中，最常用的PA66具有最強(qiáng)的結(jié)構(gòu)，PA6具有更好的加工性能。     1、流變特性
     尼龍主要是結(jié)晶樹脂。當(dāng)溫度超過熔點(diǎn)時(shí)，熔體粘度小，熔體流動性好。應(yīng)該防止溢出。同時(shí)，由于熔體凝結(jié)速度較快，必須防止物料堵塞噴嘴、流道、澆口等產(chǎn)品的不足現(xiàn)象。模具的溢流值為0.03，熔體粘度對溫度和剪切應(yīng)力更敏感，對溫度更敏感。降低熔體粘度的步是從筒體溫度開始。
     2、吸水干燥
     尼龍有很高的吸水性。在濕法尼龍成型過程中，其粘度急劇下降，混有氣泡的產(chǎn)品表面出現(xiàn)銀絲。產(chǎn)品的機(jī)械強(qiáng)度降低，因此在加工前必須對材料進(jìn)行干燥。     3、結(jié)晶性
     除透明尼龍外,尼龍大都為結(jié)晶高聚物,結(jié)晶度高,制品拉伸強(qiáng)度、耐磨性、硬度、潤滑性等項(xiàng)性能有所提高，熱膨脹系數(shù)和吸水性趨于下降，但對透明度以及抗沖擊性能有所不利。模具溫度對結(jié)晶影響較大,模溫高結(jié)晶度高,模溫底結(jié)晶度低。
     4、收縮率
     與其他結(jié)晶塑料相似，尼龍樹脂存在收縮率較大的問題,一般尼龍的收縮同結(jié)晶關(guān)系更大,當(dāng)制品結(jié)晶度大時(shí)制品收縮也會加大 ,在成型過程中降低模具溫度加大注射壓力降低料溫都會減小收縮,但制品內(nèi)應(yīng)力加大易變形.比如PA66收縮率1.5-2%對于沒有添加劑的產(chǎn)品，PA6的收縮率在1%到1.5%之間。加入玻璃纖維添加劑可以使收縮率降低到0.3%(但和流程相垂直的方向還要稍高一些)。
     5、成型設(shè)備
     尼龍成型時(shí)，主要注意防止“噴嘴的流涎現(xiàn)象”，因此對尼龍料的加工一般選用自鎖式噴嘴。另外更好選擇塑化容量適當(dāng)大些的注塑機(jī)。
